一、轴承型号命名规则

外球面轴承的型号通常由“轴承系列+尺寸代号+结构代号”组成。以UC218为例：

• U：表示外球面球轴承（带顶丝或紧定套）
• C：表示轴承内圈为圆柱孔、带顶丝锁紧
• 218：内径代号，218对应内径为90mm（18×5=90）

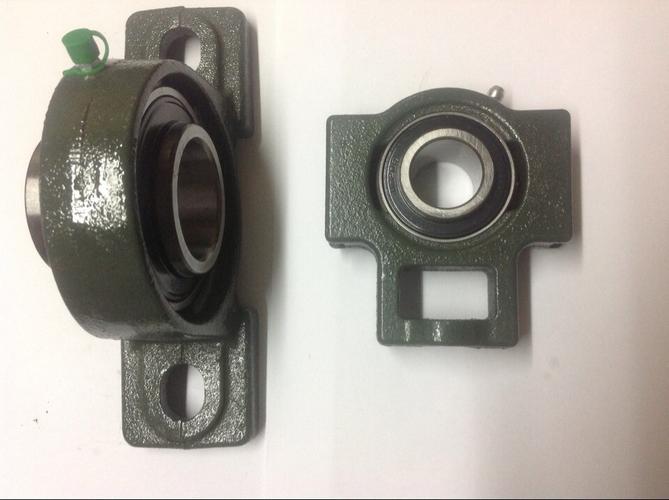

UCP218中的P表示立式带座轴承（带铸造座），UCF218中的F表示方形带座轴承。三者共用相同的轴承芯（UC218），区别在于外壳形式与安装方式。

二、UC218、UCP218、UCF218的主要区别

| 型号 | 结构 | 外壳类型 | 安装方式 | 适用场景 |
|------|------|----------|----------|----------|
| UC218 | 仅轴承芯 | 无 | 需配合轴承座 | 维修替换、非标设备 |
| UCP218 | 带立式座 | P型（半圆形底面） | 螺栓固定，主轴平行于安装面 | 传送带、风机、泵 |
| UCF218 | 带方形座 | F型（方形四孔） | 螺栓固定在侧面 | 搅拌机、农业机械 |

三、共同技术特性

• 内径：90mm
• 外球面设计：轴承外圈为球面，与座孔球面配合，可自动调心，补偿安装误差和轴弯曲
• 密封：通常带接触式橡胶密封（如UC218带双面密封），防尘、防油泄漏
• 锁紧方式：内圈上的两只顶丝（紧定螺钉）将轴锁紧
• 额定载荷：动载荷约80-90kN，静载荷约58-65kN（具体参考厂家样本）
• 极限转速：脂润滑约2000-2500 r/min

四、应用领域

UC218系列因承载能力中等偏大，广泛用于：

• 带式输送机、链式输送机
• 通风机、轴流风机
• 纺织机械、印染设备
• 农业机械（收割机、脱粒机）
• 搅拌设备、废水处理设备

五、选型与安装注意事项

1. 区分芯与座：采购时若只需更换轴承，选UC218；若整套更换，选UCP218或UCF218。三者不可混用（座孔径匹配相同但结构不同）。
2. 改型替换：老设备中用UCP218的位置换用UCF218时，需检查安装空间与螺栓孔位是否一致。
3. 座的材料：注意灰铸铁HT200与铸钢、不锈钢座的区别，腐蚀环境或重载冲击应选专用座。
4. 锁紧力矩：顶丝紧固后需涂螺纹防松胶，重新装配后按推荐扭矩拧紧（一般10-15N·m，视轴径而定）。
5. 润滑补充：首次安装或长期运行后需补充锂基润滑脂，填充腔体的1/3～1/2。
6. 调心范围：外球面允许调心角约±2°~±5°，但承受轴向力能力有限，避免长期大轴向载荷。

六、常见质量判断点

• 轴承芯钢印清晰（UC218应刻有品牌、型号、产地）
• 外球面表面光洁、无黑皮或夹渣
• 顶丝螺纹精度8.8级以上，顶丝孔有沉头处理
• 密封圈弹性一致，唇口无缺损
• 座体与球的间隙：举座后用手指顶球面，不得有卡滞或旷动过大

UC218/E/φ系列是外球面带座轴承中结构最紧凑、通用性最强的一类，正确区分芯、座形式和安装方式是保证整机稳定可靠的关键。
